A tomada parou de funcionar, o chuveiro não esquenta, a lâmpada nova não acende, o carregador do celular parece morto. Em todos esses casos, a primeira pergunta é a mesma: está chegando energia? Sem um instrumento, a resposta é chute. Com um multímetro simples, que custa menos que uma visita técnica, dá para descobrir em segundos se há tensão na tomada, se o fusível queimou ou se o fio está rompido.
Este guia mostra como usar o multímetro em casa: o que significam os símbolos do seletor, como medir tensão na tomada, como testar continuidade e resistência, quando a medição de corrente é arriscada e quais cuidados de segurança são indispensáveis. As orientações seguem materiais de fabricantes de instrumentos e roteiros de laboratório de universidades. Se o assunto é o fio da instalação, veja também o post fio elétrico: como escolher.
O que o multímetro mede
O multímetro junta vários instrumentos numa caixa só. Os modelos domésticos medem, no mínimo:
- Tensão alternada (V~ ou VAC): a das tomadas da casa, 127 V ou 220 V.
- Tensão contínua (V⎓ ou VDC): a de pilhas, baterias e carregadores.
- Resistência (Ω): quanto um componente dificulta a passagem de corrente.
- Continuidade (símbolo de som): se existe caminho elétrico entre dois pontos, com um bipe.
- Corrente (A): quanto de corrente passa pelo circuito. É a medição que exige mais cuidado.
Muitos modelos medem também capacitância e temperatura, e alguns trazem detector de tensão sem contato, o NCV, que avisa quando a ponta do aparelho chega perto de um fio energizado.
Conhecendo as pontas e os bornes
O multímetro vem com duas pontas de prova, uma preta e uma vermelha, e tem três ou quatro entradas na frente:
| Entrada | Para que serve |
|---|---|
| COM | Comum. A ponta preta fica sempre aqui |
| VΩ (ou V/Ω/mA) | Ponta vermelha para tensão, resistência e continuidade |
| mA ou µA | Ponta vermelha para correntes pequenas |
| 10 A (ou 20 A) | Ponta vermelha para correntes maiores, com tempo limitado |
O guia da Fluke sobre continuidade orienta ligar primeiro a ponta preta no COM e depois a vermelha, e desligar na ordem inversa: primeiro a vermelha, depois a preta. Parece detalhe, mas evita encostar uma ponta solta e energizada em algum lugar.
Ponta no borne errado: o erro clássico
Esquecer a ponta vermelha no borne de corrente e encostar numa tomada é o jeito mais rápido de queimar o fusível do multímetro, ou o próprio aparelho. Antes de cada medição, confira as duas coisas: a posição do seletor e o borne da ponta vermelha.
Categoria de segurança (CAT)
Na carcaça do multímetro há uma indicação como CAT II 300 V, CAT III 600 V ou CAT IV 300 V. Ela diz em que tipo de circuito o aparelho pode ser usado com segurança, considerando os picos de tensão que aparecem na rede:
- CAT II: aparelhos ligados em tomada, como eletrodomésticos e ferramentas.
- CAT III: instalação fixa da casa, como quadro de disjuntores e fiação.
- CAT IV: entrada de energia e medidor da concessionária.
Para medir tomadas e o quadro de casa com segurança, prefira um multímetro CAT III 600 V. Modelos de bolso CAT II servem para pilhas e eletrônicos, mas não são os mais indicados para mexer no quadro.
Como medir tensão na tomada
O roteiro de laboratório da Universidade Federal do Amazonas resume o princípio: para medir tensão, o multímetro é ligado em paralelo, ou seja, com uma ponta em cada polo, sem interromper o circuito. Na prática, numa tomada:
- Coloque a ponta preta no COM e a vermelha no VΩ.
- Gire o seletor para tensão alternada (V~). Em modelos sem escala automática, escolha uma faixa acima de 220 V, como 600 V ou 750 V.
- Segure as pontas só pela parte isolada, longe dos anéis de proteção.
- Encoste uma ponta em cada furo da tomada, entre fase e neutro.
- Leia o valor no visor.
| Leitura | O que indica |
|---|---|
| Cerca de 127 V ou 220 V | Tomada funcionando normalmente |
| Zero | Sem energia: disjuntor desligado, fio solto ou rompido |
| Valor bem abaixo do esperado | Mau contato ou problema na instalação, que pede um eletricista |
Medir também entre fase e terra ajuda a conferir se o fio terra está ligado. Entre neutro e terra, o valor deve ficar perto de zero.
Regra das escalas
O mesmo roteiro da universidade orienta que, sem saber o valor aproximado, você comece pela escala mais alta e vá descendo. Nos aparelhos com seleção automática de escala, o próprio multímetro faz isso.
Continuidade: o teste mais útil
O teste de continuidade responde a uma pergunta simples: existe ligação elétrica entre esses dois pontos? Ele serve para checar fusíveis, interruptores, cabos de extensão, resistências de chuveiro e fios dentro da parede.
Segundo a Fluke, o procedimento é:
- Garanta que o circuito ou aparelho está sem energia. Desligue o disjuntor ou tire da tomada.
- Gire o seletor para continuidade, que muitas vezes divide a posição com resistência.
- Encoste uma ponta em cada extremidade do componente. A ordem não importa.
- Se houver bipe, o caminho está fechado. Sem bipe, o circuito está aberto, rompido ou queimado.
A Fluke explica que o bipe dispara abaixo de um certo valor de resistência, que depende da escala. Num multímetro com escala de 400 ohms, por exemplo, o som costuma aparecer com resistências até cerca de 40 ohms. Por isso, use a escala mais baixa ao testar contatos e conexões, que devem ter resistência muito baixa.
Exemplos práticos em casa
- Fusível: fusível bom tem continuidade. Sem bipe, está queimado.
- Extensão: teste cada pino do plugue com o furo correspondente na outra ponta.
- Interruptor: com o circuito desligado, deve haver bipe numa posição e silêncio na outra.
- Resistência do chuveiro: resistência rompida não dá continuidade. Se for trocar o aparelho, veja o post chuveiro elétrico: como escolher.
Medindo resistência
A medição de resistência funciona como a de continuidade, mas mostra o valor em ohms. Serve, por exemplo, para comparar a resistência de um chuveiro com o valor esperado pela potência ou para conferir um componente eletrônico. A regra de ouro é a mesma: o circuito precisa estar desligado. Medir resistência com tensão presente dá leitura errada e pode danificar o aparelho.
Encoste as pontas uma na outra antes de medir. O visor deve mostrar quase zero. Esse pequeno valor é a resistência das próprias pontas e pode ser descontado em medições de precisão.
Corrente: quando evitar
Para medir corrente com o multímetro, o roteiro da UFAM lembra que o aparelho precisa ser ligado em série, ou seja, o circuito tem que ser aberto e a corrente tem que passar por dentro do multímetro. Em instalação residencial, isso é arriscado: exige mexer em fios energizados e respeitar o limite do borne de 10 A, que costuma aceitar essa corrente só por poucos segundos.
Para medir o consumo de um chuveiro, de um ar-condicionado ou de um circuito inteiro, a ferramenta certa é o alicate amperímetro. Ele mede a corrente só abraçando um dos fios, sem abrir nada. É mais seguro e mais rápido.
Segurança antes de tudo
- Confira o seletor e o borne da ponta vermelha antes de encostar em qualquer coisa.
- Segure as pontas só pela parte isolada.
- Não meça tensão com as mãos molhadas, nem pisando em chão molhado.
- Inspecione as pontas: cabo rachado ou capa derretida significa trocar.
- Teste o multímetro numa tomada que você sabe que funciona, antes e depois de medir a que parece morta.
- Medição de continuidade e resistência, só com o circuito desligado.
- Nunca abra o quadro de distribuição sem conhecimento e equipamento de proteção.
O teste antes e depois numa tomada boa é um hábito de eletricista que vale para todos. Ele confirma que o multímetro está funcionando e evita o falso zero, quando a bateria fraca ou o fusível queimado do aparelho faz parecer que não há energia.
Exemplo: a tomada que parou
Imagine uma tomada da cozinha que deixou de funcionar. Com o multímetro, o diagnóstico segue uma ordem lógica, do mais simples ao mais trabalhoso.
Comece confirmando que o aparelho está bom: meça uma tomada que funciona e veja o valor esperado. Depois meça a tomada suspeita entre os dois furos laterais. Se der zero, vá ao quadro e veja se algum disjuntor desarmou. Religado o disjuntor e ainda sem tensão, o problema está no caminho entre o quadro e a tomada, em geral uma emenda solta numa caixa vizinha ou um borne frouxo atrás da própria tomada.
Se a tomada mostra tensão normal mas o aparelho não liga, o defeito provavelmente está no plugue, no cabo ou no próprio aparelho. Aí entra o teste de continuidade, com o aparelho fora da tomada. Em qualquer etapa que envolva abrir caixas e mexer em fios, desligue o disjuntor e, se não se sentir seguro, chame um eletricista.
Como escolher um multímetro para casa
- Categoria: CAT III 600 V para mexer em tomadas e quadro.
- Escala automática: facilita para quem está começando.
- Bipe de continuidade: indispensável.
- True RMS: leitura mais precisa em circuitos com cargas eletrônicas, como inversores e fontes. Não é obrigatório para uso básico.
- Detector sem contato (NCV): ajuda a localizar fios energizados.
- Pontas de boa qualidade: com capa de proteção e cabos flexíveis.
Para quem quer medir consumo de aparelhos, vale combinar um multímetro simples com um alicate amperímetro. Muitos alicates já trazem funções de tensão e continuidade.
O que a gente colocaria no carrinho
Separamos opções da Amazon. São links de afiliado: se você comprar por eles, o blog recebe uma pequena comissão, sem custo extra para você. Como Associado da Amazon, o blog ganha com compras qualificadas. Confira na página a categoria de segurança e as funções de cada modelo.
Multímetros
O multímetro digital Minipa ET-2042F, CAT III 600 V tem a categoria indicada para tomadas e quadro de casa.
O multímetro digital Minipa ET-1002 é um modelo básico e popular para pilhas e testes de continuidade.
O multímetro de bolso Sata, 300 V CAT II é compacto para eletrônicos e aparelhos ligados em tomada.
Alicates amperímetros e acessórios
O alicate amperímetro Minipa ET-3200 de 1000 A mede a corrente de chuveiros e circuitos sem abrir a fiação.
O alicate amperímetro Minipa ET-3155, CAT III 600 V, com NCV junta medição de corrente e detecção de tensão sem contato.

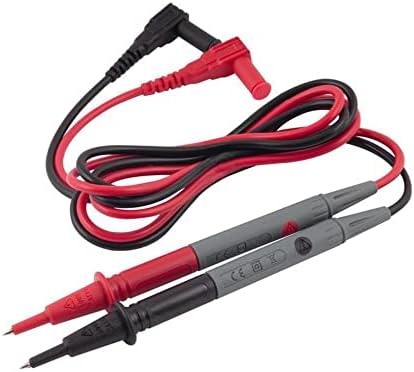

As pontas de prova Vonder para multímetro e alicate substituem as originais gastas ou rachadas.
Os erros mais comuns com multímetro
O primeiro é medir tensão no borne de corrente. O fusível queima.
O segundo é medir resistência com energia. A leitura engana.
O terceiro é confiar num zero sem testar o aparelho numa tomada boa antes, e concluir que a tomada está morta quando o problema era a bateria do multímetro.
Outro, muito comum, é usar modelo CAT II no quadro. Ele não foi feito para isso.
O último é segurar as pontas pelo metal. O risco de choque é real.
Perguntas frequentes
Como medir se a tomada tem energia com multímetro?
Seletor em tensão alternada, ponta preta no COM, vermelha no VΩ, uma ponta em cada furo da tomada.
O que significa o bipe do multímetro?
Que existe continuidade, ou seja, um caminho elétrico fechado entre os dois pontos testados.
Qual multímetro comprar para uso doméstico?
Um CAT III 600 V com escala automática e bipe de continuidade atende bem a casa.
Dá para medir corrente do chuveiro com multímetro?
Não é recomendado. Use um alicate amperímetro, que mede a corrente sem abrir o circuito.
Ponta preta no COM, seletor conferido, circuito desligado para continuidade e alicate para corrente. Com essas regras, o multímetro vira o primeiro passo de qualquer diagnóstico elétrico em casa.
